网络协议分析实验

2020-06-25

实验1：以太网MAC帧

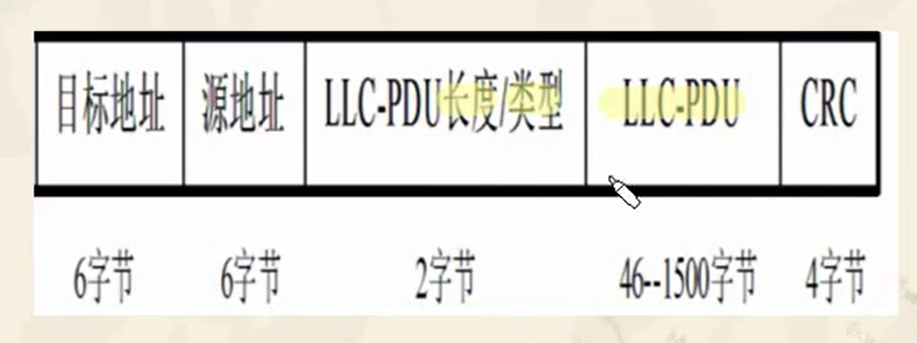

以上是以太网帧的格式，其中，LLC-PDU长度/类型表示：如果LLC-PDU为数据时，则表示以字节为单位的长度，如果LLC-PDU是上层协议时，表示的是上层协议类型。由于LLC-PDU最长只能是1500，那么，如果LLC-PDU长度/类型字段值小于或等于05DC(1500)，则表示数据长度，如果LLC-PDU长度/类型字段大于05DC，则表示上层协议类型。下面是值与协议类型对照表

0800H: IP协议
0806H: ARP协议
86DDH: IPV6协议
其他(大于05DC): 自定义数据类型

由于LLC-PDU包含了LLC帧首部的4个字节：DSAP(1B), SSAP(1B), 控制(2B )，因此如果LLC-PDU长度/类型字段值为0040时，LLC-PDU的数据字段只能为64-4=60字节。

LLC的控制字段：输入02H表示LLC信息帧（显示0200）；（注：回车后变成0200，该帧变为：信息帧，控制字段的长度变为2字节）

windows cmd下输入ipconfig 命令可以看到以太网适配器的IP地址、子网掩码及默认网关；
windows cmd下输入route print 命令可以查看路由表

说明DSAP和SSAP的含义？如果编辑一个监控帧，如何设置控制字段？

（1）DSAP：目的服务访问点
```
       SSAP：源服务访问点
```
（2）LLC控制字段有16位，其中两位SS字段用来执行监控功能，00表示准备接受RR，10表示未准备接受RNR，01表示拒绝REJ；4位x位用于保留，设为0；以为P/F位，命令LLC/PDU传输或响应LLC/PDU传输。
说明为什么数据区不需要数据长度的限制？

以太网帧的协议类型/数据长度字段为0700表示自定义数据帧，对于此类数据帧没有长度限制。
解释路由表项的含义

在路由表项中查不到目的网络地址或主机地址的IP包，被自动送往网关路由器202.198.151.254, 跃点数表示传输过程中最多需要经过多少个网络才能到达目标，目的是防止无用的IP包在网上流散。

实验2：IP，IPV6

IP

IP是一个无连接的、不可靠的、点对点的协议，只能尽力(Best Effort)传送数据，不能保证数据的到达

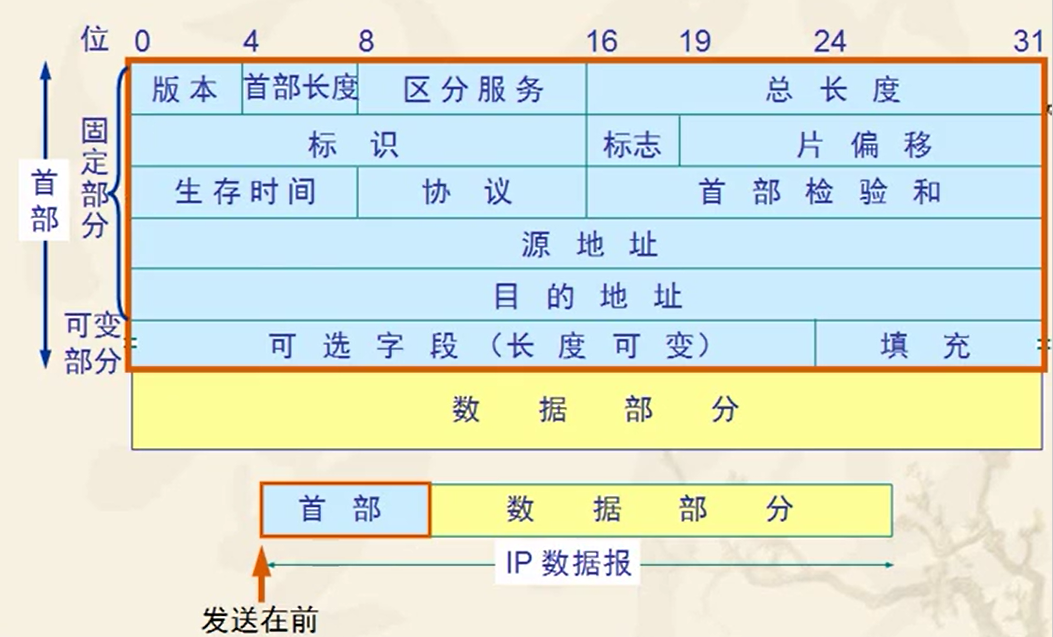

以上是IP协议的格式。

首部长度：可以表示的最大长度是15个单位（一个单位占4字节），因此IP首部最大长度为60字节。
总长度：整个IP数据包的长度，不超过最大传输单元MTU
标志：占3位，目前只有前两位有意义
标志字段的MF(More Fragment)：1表示后面还有分片
标志字段的DF(Don’t Fragment)：0表示允许分片
片偏移：以8个字节为偏移单位
协议：1表示ICMP；6表示TCP；17表示UDP；
首部校验和：

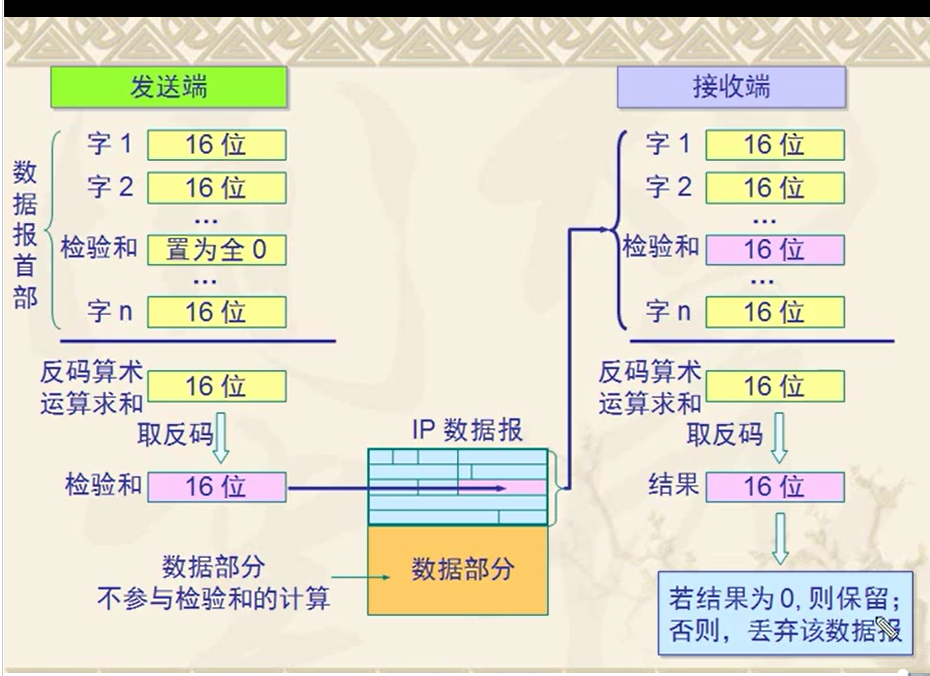

如何计算机首部校验和：

每两个16位的计算过程采用反码加法算法，如

 1100111
 1011101
---------
11000100
|----->1
---------
 1000101

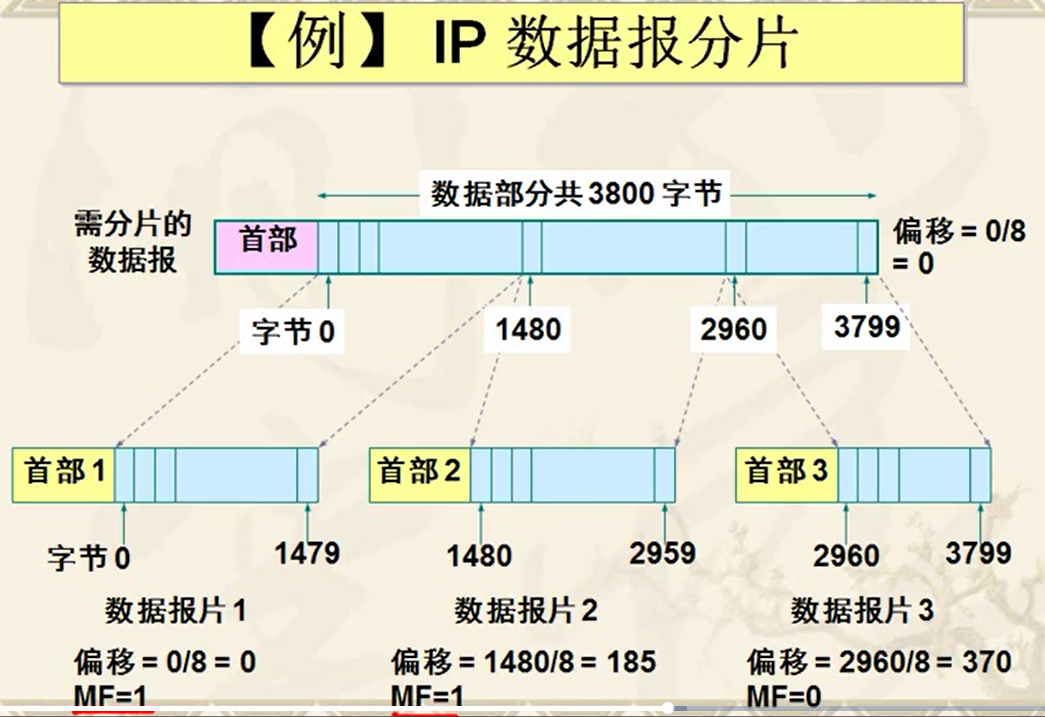

IP数据包分片示例

如何编辑IP包

下面是编辑IP包的整个流程：
目的MAC地址->源MAC地址->源IP地址->目的IP地址->IP总长度->首部校验和

IPV6

由于IPv4最大的问题在于网络地址资源有限，严重制约了互联网的应用和发展。IPv6的使用，不仅能解决网络地址资源数量的问题，而且也解决了多种接入设备连入互联网的障碍。

如何编辑IPV6包

与编辑IP包不同的是，不需要计算总长度，只需要计算有效载荷长度。

IP分片

在windows cmd下输入命令ping -l 3000 172.16.0.12 表示向主机172.16.0.12发送长度为3000的ICMP报文。发送完了之后，打开协议分析器，检查具有相同表示字段的IP包有几个，这些包的内容是什么。

最后发现有一个ICMP报文，两个IP报文。ICMP报文的帧长度为1410，则可以算出IP协议部分的长度为1410-14=1396，但是由于IP协议部分包含了8字节的ICMP首部，所以数据字段为1396-20-8=1368字节；第一个IP报文的帧长度为1410，则IP协议部分长度为1410-14=1396，数据部分长度为1396-20=1376字节；第二个IP报文的帧长度为290，则IP协议部分的长度为290-14=276字节，数据部分的长度为276-20=256。验算：1368+1376+256=3000。

实验3：ARP协议

地址解析协议，即ARP（Address Resolution Protocol），是根据IP地址获取物理地址的一个TCP/IP协议。主机发送信息时将包含目标IP地址的ARP请求广播到局域网络上的所有主机，并接收返回消息，以此确定目标的物理地址；收到返回消息后将该IP地址和物理地址存入本机ARP缓存中并保留一定时间，下次请求时直接查询ARP缓存以节约资源。

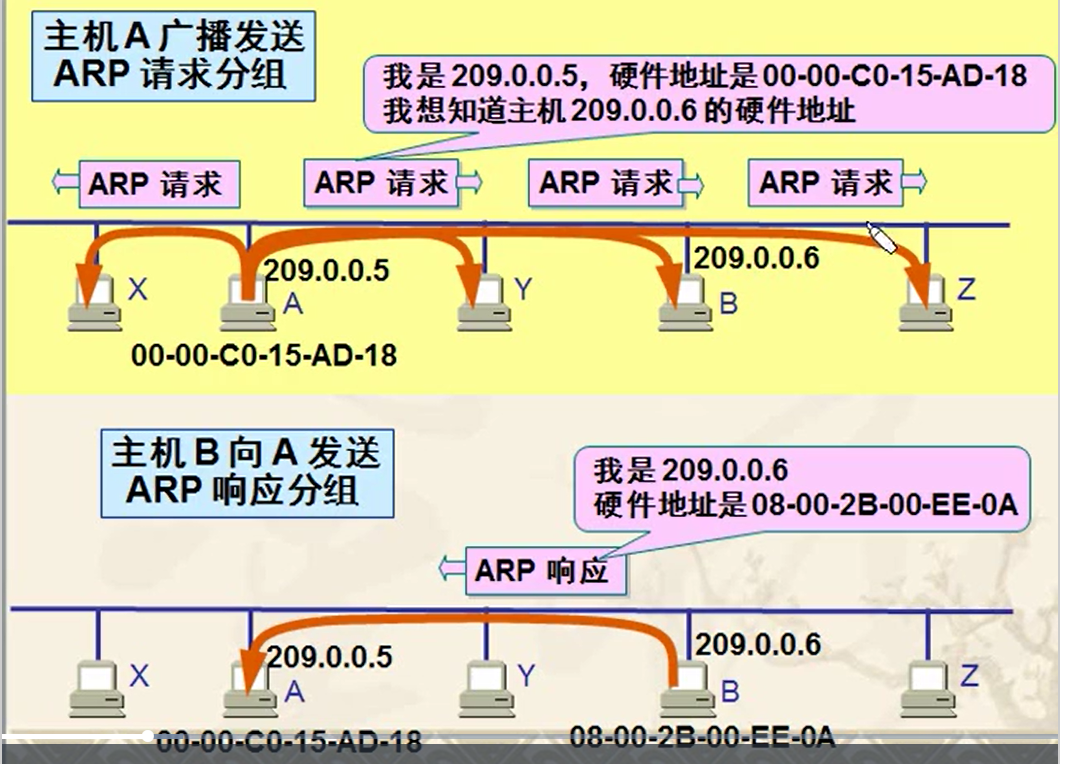

下面是ARP协议的工作过程的形象描述

ARP高速缓存
存放了最近IP地址到MAC地址之间的映射
windows cmd下输入arp -a 可以查看主机的arp缓存表

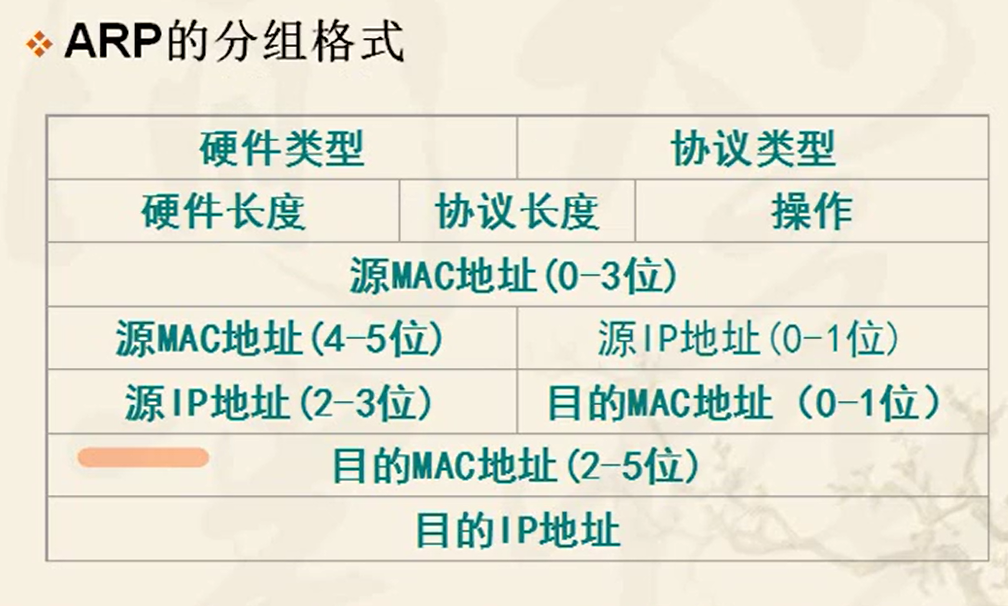

arp协议直接封装在以太网帧中，下面是arp报文的格式。

编辑arp包
以太网帧首部中，目的MAC地址是全1，在arp报文首部中，目的硬件地址是全0。

arp欺骗
arp欺骗主要是在arp包首部的源MAC地址和源IP地址做手脚。如果使得源MAC地址和源IP地址不匹配，则会对接收这个arp包的主机造成欺骗。

若A,C,D在同一个网段，则D发送一个ARP请求报文给A，在其他都正常的情况下，将ARP层的源IP地址改为C的IP地址。那么在A的ARP缓存表中记录了C的IP地址和D的MAC地址的映射，每次发给C信息时，都会经过D
网关在发送ARP应答报文时，在ARP层将源MAC地址改为错误的MAC地址，那么主机就会收到网关IP和错误MAC的映射，导致发送的包永远也到不了网关，因此上不了网。
主机给网关发送ARP应答报文时，在ARP层将源MAC地址改为错误的MAC地址，那么主机永远也不会收到网关的报文，因此也上不了网。

如何避免arp欺骗呢？

实验4：ICMP协议

ICMP（Internet Control Message Protocol）Internet控制报文协议。它是TCP/IP协议簇的一个子协议，用于在IP主机、路由器之间传递控制消息。控制消息是指网络通不通、主机是否可达、路由是否可用等网络本身的消息。这些控制消息虽然并不传输用户数据，但是对于用户数据的传递起着重要的作用。

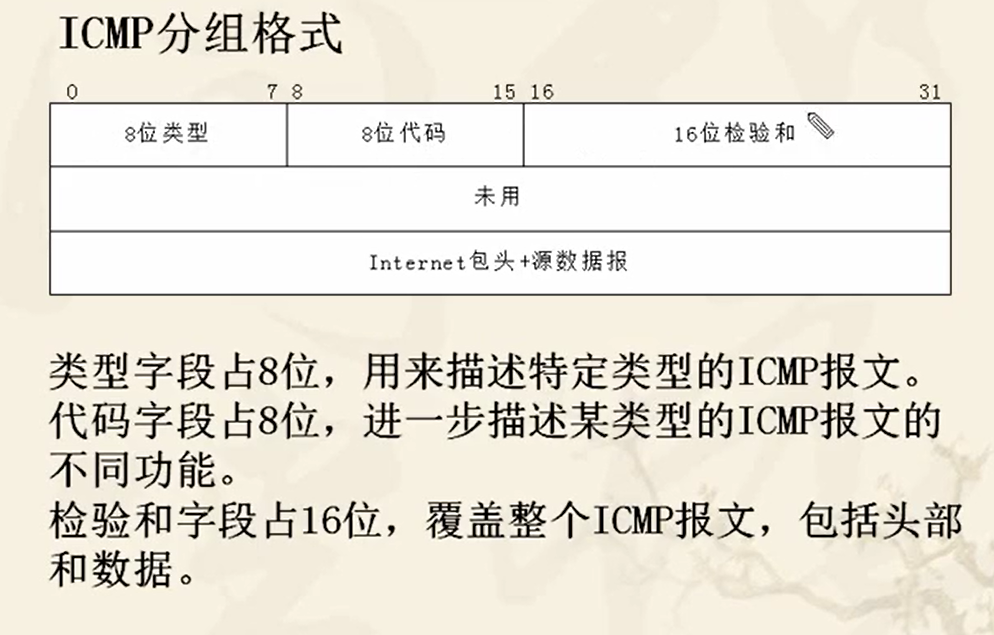

ICMP协议封装在IP数据包中

1
2
3

#常用的类型，代码
类型：8    代码：0    请求回显(ping请求)
类型：0    代码：0    回显应答(ping请求)

ping 202.198.151.151 测试网络联通性

tracert 202.198.151.151 测试目的主机路由线路的程序

如何编辑ICMP报文：就是填个ICMP首部的类型和代码字段，其他部分就按正常流程来。

实验5：UDP,DNS

UDP

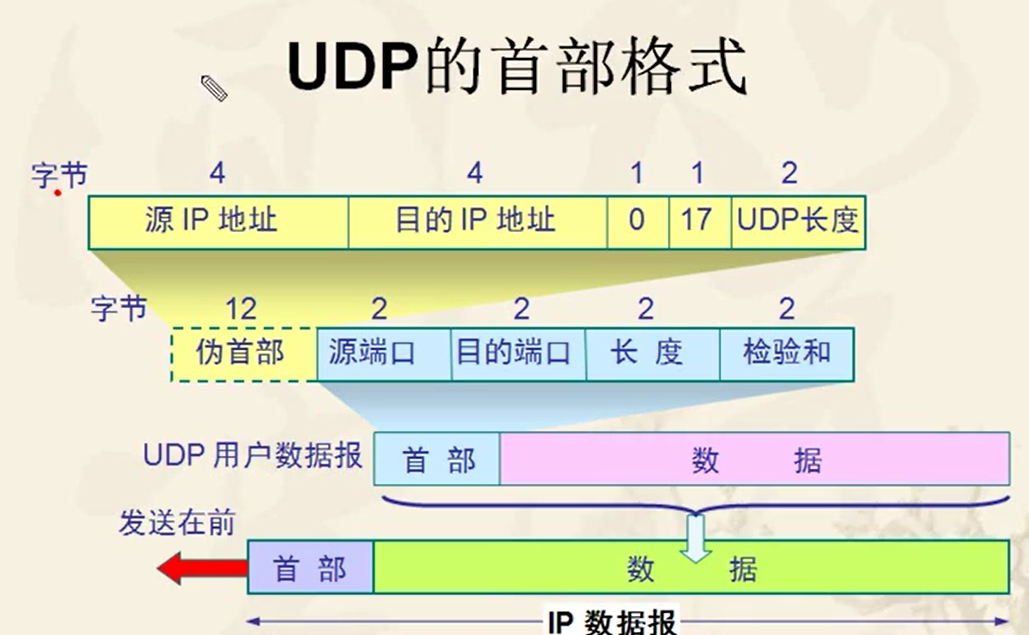

UDP协议直接封装在IP数据包中：

UDP在计算校验和时，除了包含UDP的首部和数据以外，还包含了一个12字节的伪报头，伪报头包含IP报头的源IP和目的IP，让UDP检测数据确实已到达正确的目的端。
UDP的有效负载长度和IPV6的不一样，它包含了UDP报文的整个长度，而不仅仅是数据的长度。

DNS

在windows cmd下输入命令nslookup host34.netlab 可以查询域名为host34.netlab的服务器名称和ip地址。

在实验中编辑DNS报文的时候有几个点要注意：

UDP的源端口可以随便填写个大于1024的数，因为我们不要求本机的某个端口可以接受到DNS应答，只需要本机捕获到相应的DNS报文即可。
UDP的目的端口写53
在实际中，DNS的数据帧是要广播出去的，但在实验中，可以指定目的主机的MAC地址和IP地址

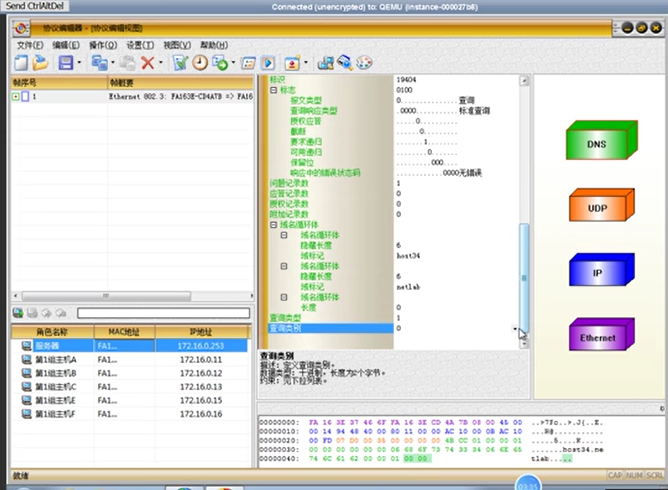

对DNS的编辑，主要是域名循环体的编辑，如果你要查询host34.netlab的ip地址，你可以弄3个域名循环体，第一个域名循环体的长度写6(host34的长度是6)，然后域标记写host34，第二个域名循环体的长度写6(netlab的长度是6)，然后域标记写netlab，第三个域名循环体的长度写0，表示结束。

实验6：TCP，端口扫描

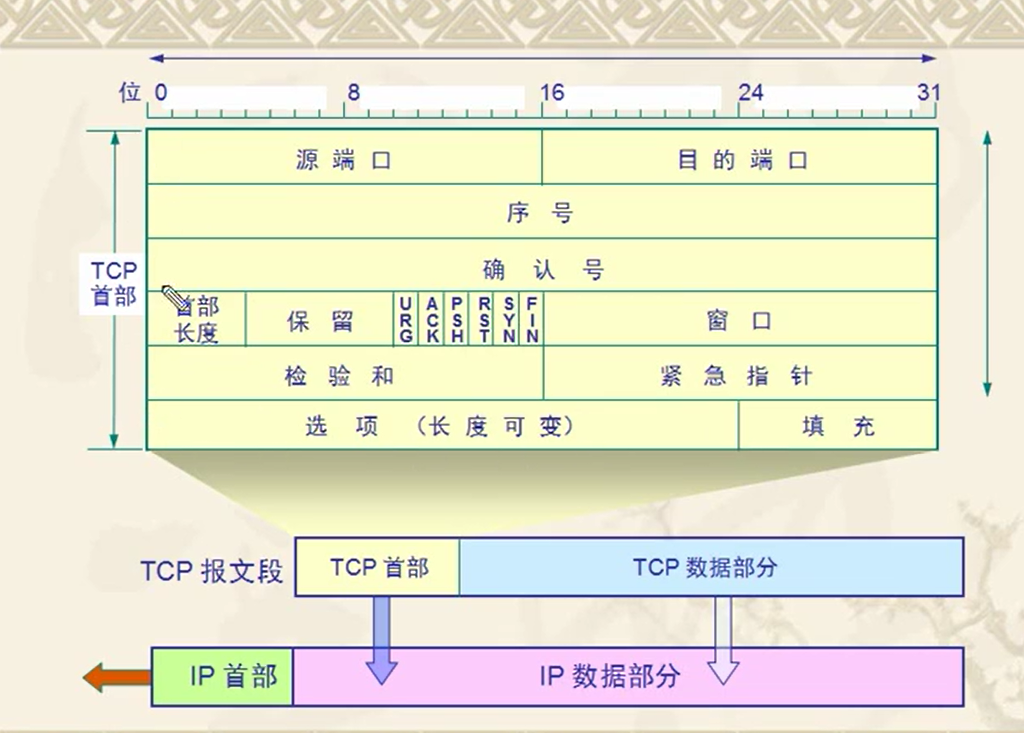

下面是TCP协议的报文格式：

选项字段：长度可变，TCP最初只规定了一种选项，即最大报文段长度MSS，告诉对方我的缓存所能接收的报文段的数据字段的最大长度是MSS字节。MSS是TCP报文段中的数据字段的最大长度。

TCP三次握手

步骤如下：

打开TCP工具，切换到客户端模式。
地址输入172.16.0.253，这时学校的子网内的服务器，可以接受http请求，所以端口写80。
点击连接
在客户端发送一个数据
点击断开

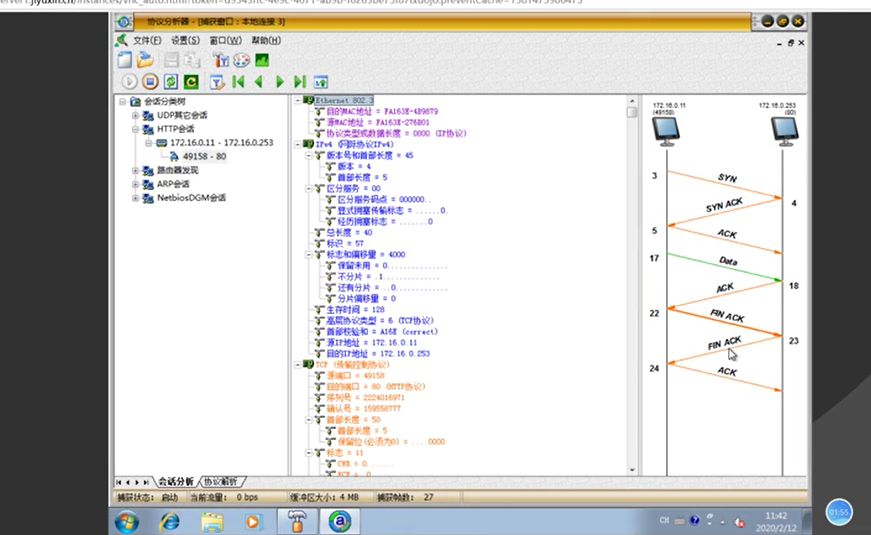

查看协议分析器，找一下，就可以发现TCP连接，发送数据和断开连接的过程。

有时候断开连接的时候，第二个主机的ACK和FIN放在一起了，表示第二个主机没有数据要发送了，可以直接断开，正常来说，第二个主机是要先发送ACK，再发送一点数据，然后再发送FIN的。

TCP端口扫描

TCP端口SYN扫描，如果端口开放会有应答，否则会有RST回答。

使用TCP工具连接到172.16.0.253来做实验。

UDP端口扫描

UDP端口扫描是借助于ICMP协议的端口不可达报文来实现。如果目的主机端口开放，没有ICMP差错报文，反之，会收到ICMP目的端口不可达差错报文。

使用UDP工具连接到172.16.0.253来做实验。

实验7：FTP,HTTP

FTP

FTP协议的控制端口是21，数据端口是（20，如果采用PORT模式，不确定，如果采用PASV模式）

Port模式

FTP 客户端首先和服务器的TCP 21端口建立连接，用来发送命令，客户端需要接收数据的时候在这个通道上发送PORT命令。PORT命令包含了客户端用什么端口接收数据。例如：Port172.16.0.16,192,13，表示新开的端口是192×256+13=49165。在传送数据的时候，服务器端通过自己的TCP 20端口连接至客户端的49165端口发送数据。FTP server必须和客户端建立一个新的连接用来传送数据。

Passive模式

建立控制通道和Standard模式类似，但建立连接后发送Pasv命令。服务器收到Pasv命令后，打开一个临时端口（端口号大于1023小于65535）并且通知客户端在这个端口上传送数据的请求，客户端连接FTP服务器此端口，然后FTP服务器将通过这个端口传送数据。

很多防火墙在设置的时候都是不允许接受外部发起的连接的，所以许多位于防火墙后或内网的FTP服务器不支持PASV模式，因为客户端无法穿过防火墙打开FTP服务器的高端端口；而许多内网的客户端不能用PORT模式登陆FTP服务器，因为从服务器的TCP 20无法和内部网络的客户端建立一个新的连接，造成无法工作。

HTTP

主页访问：通过get方法提取网站主页文件。

页面提交：通过post方法提交信息。

HTTP是应用层协议，是WWW服务的支撑协议。

HTTP是基于客户/服务器模式，且面向连接的。典型的HTTP事务处理有如下的过程：

（1）客户与服务器建立连接；

（2）客户向服务器提出请求；

（3）服务器接受请求，并根据请求返回相应的文件作为应答；

（4）客户与服务器关闭连接。

HTTP是一种无状态协议，即服务器不保留与客户交易时的任何状态。这就大大减轻了服务器记忆负担，从而保持较快的响应速度。

端口是80.
